شاشة التدفق المتقلب

شاشة التدفق القابل للقلب CSTMG هي حل فحص متقدم مصممة للمواد صعبة المعالجة مثل الجسيمات الرطبة أو اللزجة أو الدقيقة. تخلق حصائر الغربال المرنة المصنوعة من البولي يوريثين حركة تقليب ديناميكية، مما يمنع الانسداد ويضمن كفاءة عالية. وهي مثالية لصناعات الفحم والركام وإعادة التدوير، فهي يوفر دقة فحص فائقة في الفحصوأقل قدر من الصيانة، وعمر خدمة طويل. وبفضل البنية القوية والتكوينات القابلة للتخصيص، توفر شاشة التدفق القلابة CSTMG أداءً موثوقًا به في التطبيقات الصعبة.

التطبيقات

الفحم

التعدين

احصل على عرض أسعار مجاني الآن

شاشة التدفق الميكانيكية القلابة الميكانيكية

شاشة التدفق المتقلب CSTMG الميزات

كفاءة فحص عالية. تولد ألواح الغربال المرنة اهتزازات شديدة، مما يضمن الفصل السريع للمواد بأقل قدر من فقدان الطاقة.

تصميم مضاد للتدوين. تمنع حركة الانثناء الديناميكية تراكم المواد، وتزيل الانسدادات حتى مع المواد اللزجة والرطبة.

قابلية واسعة للتكيف مع المواد. تتعامل مع المواد الرطبة أو اللزجة أو الدقيقة دون عناء، وتتفوق على الشاشات الصلبة في الظروف الصعبة.

الفصل الدقيق للحجم الدقيق. يقلل الفرز الحاد للجسيمات من أخطاء الحجم الزائد/النقصان للحصول على جودة منتج متسقة.

المناولة اللطيفة للمواد. يقلل من تدهور الجسيمات مقارنةً بالشاشات الصلبة، مما يحافظ على سلامة الحبيبات الهشة.

احصل على عرض أسعار مجاني الآن

شاشة التدفق المتقلب CSTMG المواصفات

شاشة التدفق القلاب الميكانيكية
الطراز	لوحة الشاشة			الحد الأقصى. حجم المدخلات	الطاقة الاستيعابية	محرك كهربائي
الطراز	طبقة (طبقات)	المساحة (متر مربع)	حجم الشبكة (مم)	(مم)	(طن/ساعة)	الطاقة (كيلوواط)	الكمية (قطع)
MFF2.0-6.30	1	12.6	3-13	80	150-400	22	1
2MFF2.0-6.30	2	12.6*2	العلوي: 14-30 السفلي: 3-13	80	350-650	37	1
MFF2.2-7.56	1	16.6	3-13	80	250-500	37	1
2MFF2.2-7.56	2	16.6*2	العلوي: 14-30 السفلي: 3-13	80	450-750	45	1
MFF2.2-8.82	1	19.4	3-13	80	250-600	37	1
2MFF2.2-8.82	2	19.4*2	العلوي: 14-30 السفلي: 3-13	80	500-900	45	1
MFF2.6-8.82	1	22.9	3-13	100	350-750	37	1
2MFF2.6-8.82	2	22.9*2	العلوي: 14-30 السفلي: 3-13	100	650-1100	45	1
MFF3.0-8.82	1	26.5	3-13	100	400-950	45	1
2MFF3.0-8.82	2	26.5*2	العلوي: 14-30 السفلي: 3-13	100	800-1400	75	1

شاشة التدفق الاهتزازي الاهتزازي
الطراز	لوحة الشاشة			الحد الأقصى. حجم المدخلات	الطاقة الاستيعابية	محرك كهربائي
الطراز	طبقة (طبقات)	المساحة (متر مربع)	حجم الشبكة (مم)	(مم)	(طن/ساعة)	الطاقة (كيلوواط)	الكمية (قطع)
VFDB(SF)1861	1	10.98	0.5-8	80	100-300	22	1
2VFDB(SF)1861	2	10.98*2	العلوي: 8-30-30 السفلي: 0.5-8	80	200-400	30	1
VFDB(SF)2461	1	14.64	0.5-8	80	150-400	37	1
2VFDB(SF)2461	2	14.64*2	العلوي: 8-30-30 السفلي: 0.5-8	80	300-500	45	1
VFDB(SF)3061	1	18.3	0.5-8	100	200-600	45	1
2VFDB(SF)3061	2	18.3*2	العلوي: 8-30-30 السفلي: 0.5-8	100	300-650	55	1
VFDB(SF) 3685	1	30.6	0.5-8	100	300-800	55	1
2VFDB(SF)3685	2	30.6*2	العلوي: 8-30-30 السفلي: 0.5-8	100	500-1050	75	1
VFDB(SF) 43100	1	43	0.5-8	100	400-1000	75	1
2VFDB(SF)43100	2	43*2	العلوي: 8-30-30 السفلي: 0.5-8	100	660-1300	90	1

تخصيص الحل الخاص بك

شاشة التدفق المتقلب CSTMG الحالات في جميع أنحاء العالم

شاشة التدفق القابل للطي CSTMG يتم تسليمها إلى جنوب أفريقيا

شاشة التدفق القابل للطي CSTMG يتم تسليمها إلى جنوب أفريقيا

نجاح شاشة التدفق المتقلب CSTMG تعمل في المملكة العربية السعودية

اتصل بنا للحصول على حل مناولة المواد

شاشة التدفق المتقلب مناولة المواد

المواد الرطبة واللزجة. تتفوق غرابيل التدفق القلابة في التعامل مع المواد عالية الرطوبة والمواد اللاصقة مثل الفحم الرطب والحمأة والطين. تتمدد ألواح الشاشة المرنة وتتقلص، مما يكسر تكتلات المواد مع منع الانسداد. مثالية لنزح المياه، والغسيل، وتصنيف الخامات اللزجة أو المنتجات الثانوية الصناعية ذات المحتوى الرطوبي 15-30%.

مساحيق ناعمة وفائقة النعومة. مصممة للجسيمات أقل من 10 مم، بما في ذلك رمل السيليكا والرماد المتطاير والمساحيق المعدنية. تضمن حركة الغربلة القوية الفصل الدقيق دون التعمية، حتى بالنسبة للمواد ذات الدرجة الميكرونية. شائعة في صناعات الأسمنت والسيراميك والصناعات الكيميائية حيث تفشل عملية النخل الجاف.

الركام الكاشطة والركام شديد التحمل. تتعامل مع المواد الحادة والثقيلة مثل الأحجار المسحوقة والخبث والخردة المعدنية. تقاوم ألواح البولي يوريثان التآكل بشكل أفضل من الشبكات الفولاذية، مما يحافظ على الأداء في تطبيقات التعدين والبناء.

شاشة التدفق المتقلب CSTMG تفاصيل الإنتاج

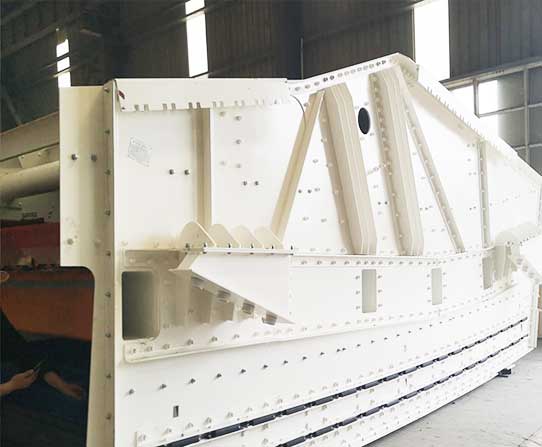

بنية معيارية متينة وقوية

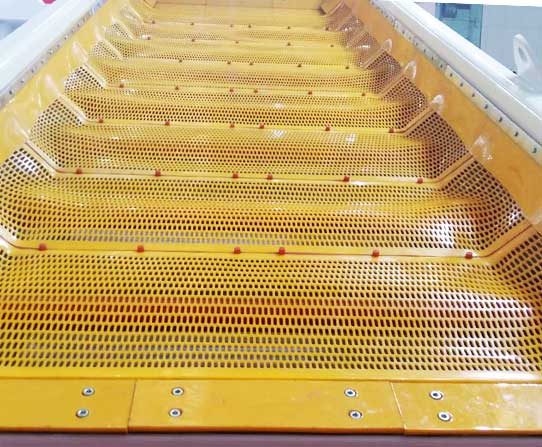

لوحات قابلة للتبديل: يسمح نظام الشد سريع التحرير بالتبديل السريع لوسائط الشاشة (المطاط أو البولي يوريثان أو مزيج هجين).

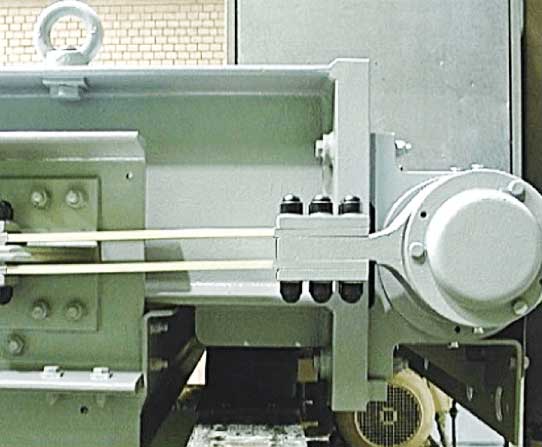

محرك ثنائي المحرك: تضمن الهزازات المتزامنة توزيعًا متوازنًا للقوة، مما يقلل من الإجهاد الهيكلي.
مقصورات محكمة الإغلاق: حاويات اختيارية مقاومة للغبار/الماء للبيئات الخطرة أو الرطبة (مثل المصانع الكيميائية).

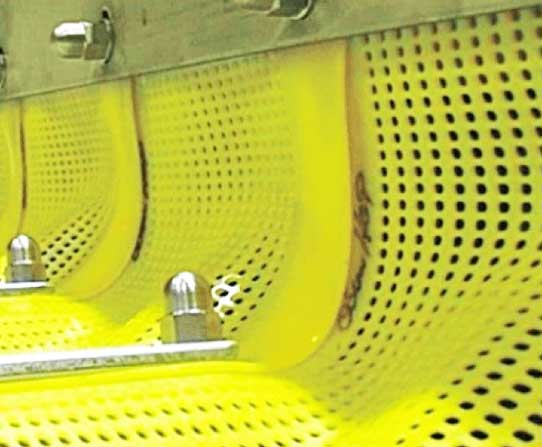

آلية الفحص ثنائي المفعول

استخدام شاشات التدفق القلابةألواح البولي يوريثين المرنةمشدودة بين الإطارات الصلبة، مدفوعة بهزازات مضادة للدوران. تتمدد الألواح بسرعة (تصل إلى 1500 دورة في الدقيقة) وتسترخي، مما يخلق حركة "مقلاع" مكثفة تزيح الجسيمات اللزجة وتمنع التعمية.

الأداء التكيفي

تردّد قابل للتعديل (12-25 هرتز)، وسعة (5-15 مم)، وزاوية شاشة (0°-25°) لتحسين الإنتاجية (1-500 طن/ساعة).

هيكل شاشة التدفق الميكانيكي-التدفق-التدفق-الميكانيكي

شاشة التدفق المتقلب CSTMG مبدأ العمل

تعمل شاشة التدفق القلاب من خلال آلية عمل مزدوجة فريدة من نوعها تجمع بين اهتزاز الإطار الصلب وتمديد اللوحة المرنة. يوجد في قلب النظام أسطح الشاشة المرنة المصنوعة من البولي يوريثين أو المطاط، والتي يتم شدها بين إطارات صلبة ويتم تشغيلها بواسطة هزازات مضادة للدوران. تقوم هذه المحركات المتزامنة بتوليد قوى متعارضة تعمل على تمديد وإرخاء الألواح بترددات عالية تتراوح من 12 إلى 25 هرتز (700-1500 دورة في الدقيقة)، مما يخلق حركة ديناميكية مميزة للشاشة.

أثناء التشغيل, تتناوب لوحات الغربال بين مرحلتين متميزتين تمكنان من فصل المواد بكفاءة. في مرحلة التمدد، يتم سحب الألواح بشكل مشدود لتشكيل سطح مستوٍ يدفع المواد إلى الأمام، بينما في مرحلة الاسترخاء، تنفصل الألواح إلى شكل متموج يحرك المادة بعنف. ينتج عن حركة التمدد والاسترخاء المستمرة هذه قوى قص قوية تعمل على تفتيت كتل المواد، وإزاحة الجسيمات الدقيقة العالقة في الكتل اللزجة، ومنع التعمية عن طريق تنظيف فتحات الغربال بنشاط. وتعتبر الحركة فعالة بشكل خاص في الحفاظ على وضوح فتحة الغربال، حيث تعمل بسرعة تصل إلى ثلاثة أضعاف سرعة الشاشات الصلبة التقليدية في منع الانسداد.

تحقق عملية الفرز الفصل من خلال التقسيم الطبقي القسري والنخل النشط. بينما تتحرك المواد عبر سطح الشاشة، تركب الجسيمات الخشنة الحركة الشبيهة بالموجة إلى نهاية التفريغ، بينما يتم دفع الجسيمات الدقيقة عبر فتحات الشاشة أثناء مرحلة شد اللوحة. وتسمح هذه الآلية لغربال التدفق القلاب بمعالجة المواد الصعبة ذات المحتوى الرطوبي الذي يصل إلى 35%، بما في ذلك المواد التي يصعب معالجتها مثل ملاط الفحم ودقائق خام الحديد. لا تعمل حركة اللوحة المركزة على تحسين كفاءة الغربلة فحسب، بل تقلل أيضًا من استهلاك الطاقة بمقدار 20-30% مقارنة بالشاشات التقليدية، مما يجعلها حلاً عالي الأداء وموفرًا للطاقة لتطبيقات الغربلة الصعبة في صناعات التعدين وإعادة التدوير والركام.
